Ispraznost kupatila kao izgrađeni crteži koje hotelski operativni timovi zapravo mogu da koriste



Uredan PDF može biti gotovo beskorisan ako prikazuje predviđeni centar odvoda dok se instalirana cijev pomiče oko šine ladice. Crtež i dalje izgleda profesionalno. Soba priča drugačiju priču. Želimkupaonski umivaonik kao izgrađeni crtežida iskreno sačuvamo tu razliku, uključujući konačnu poziciju usluge, modifikaciju kabineta, gornji kod i odobrenu promjenu. U suprotnom, prvi tehničar za održavanje postaje osoba koja mora ponovo otkriti instalaciju.

Ne očekujem da će tim postrojenja pretražiti svaku reviziju proizvodnje kako bi pronašao jednu šarku, zaporni ventil ili zamjenski prskanje. Za primopredaju je potreban sažet zapis sobe povezan sa kontrolisanim projektnim fajlom. Trebalo bi brzo odgovoriti na četiri pitanja: šta je instalirano, gdje se nalazi, kako mu se može pristupiti i koja odobrena referenca identifikuje zamjenu.

Sadržaj

1. Odvajanje namjere dizajna od instaliranog zapisa
2. Prostorija za snimanje, ormar, ploča, sudoper i servisne informacije
3. Povezivanje crteža sa fotografijama i rasporedom komponenti
4. Kontrola promjena, revizija i pristupa održavanju
5. Izdavanje datoteke koju hotelske operacije mogu pretraživati ​​i kojoj mogu vjerovati

Ugradni crteži u kupaonici nisu odobreni dizajnerski set

Odobreni dizajn ostaje važan jer utvrđuje namjeru, dimenzije i odgovornosti. Kao-sastavljen zapis služi drugoj svrsi. Identificira konačno stanje instalacije i upućuje na odobrenje koje je dopuštalo bilo kakvu razliku. Nikada ne brišem originalnu dimenziju i nečujno je zamjenjujem. Označavam instaliranu vrijednost, referenciram zapis promjene i čuvam obje verzije u historiji dokumenta.

ThePaketi za hotelsku kupaonicu: Potpuni vodičdefinira kako se informacije o ormaru, vrhu, sudoperu i projektu uklapaju. Konačni zapis koristi istu logiku paketa. Ako je radna ploča došla iz jednog izvora, a ormarić iz drugog, sobni list i dalje treba da poveže njihove identifikatore i odobreni interfejs između njih.

Formalnokao-izgrađeni crtežsaopštava ono što je napravljeno, a ne ono što je ostalo na tenderskom crtežu. Za taštinu, to ne zahtijeva preopterećen model zgrade. Zahtijeva tačne informacije o prostoriji, čitljive dimenzije, jasne poglede i pouzdan indeks fotografija, rasporeda i odobrenja za promjene.

Koristite jedan identifikator sobe svuda

Čuvam istu šifru sobe na crtežu, etiketi ormarića, gornjoj naljepnici, inspekcijskim fotografijama,{0}}listu za ispitivanje vode, rasporedu hardvera i indeksu primopredaje. Ako hotel prenumeriše sobe pre otvaranja, fajl nosi i šifru izgradnje i operativni broj sobe. Jednostavna unakrsna-referenca sprječava osoblje za održavanje da naruči komponentu prema pogrešnoj povijesnoj oznaci.

Raspored vrste sobe-i dalje je važan, ali ne može zamijeniti pojedinačni zapis. Ponovljene sobe mogu dijeliti jedan standardni crtež, dok mali broj sadrži rasporede ruku, pristupačne prostore, različite zidove ili odobrena odstupanja u servisu. Jednom koristim standardni detalj, a zatim dodam listu-specifičnih odstupanja samo tamo gdje se instalirani uvjeti razlikuju.

Za hotele koji se ponavljaju,kupaonski umivaonik kao izgrađeni crtežipotreban je{0}}indeks statusa sobe pored standardnog detalja. Označavam da li svaka soba prati standard, nosi li se ručni aranžman ili ima odobreno odstupanje. Taj indeks sprječava tehničara da tretira jednu neobičnu prostoriju kao dokaz da je cijeli tip sobe izgrađen na isti način.

Snimite kabinet kao sklop, a ne kao pravougaonik

Obris ormara i ukupna širina nikome ne govore kako ga održavati. Za evidenciju je potrebna šifra ormarića, ručna orijentacija, završna obrada, vidljive završne ploče, širine punila, zone fiksiranja na zidu, položaji šina, uklonjive poleđine, pristupne ploče, veličine vrata i fioka, familije hardvera i bilo koji servisni otvor-rezivanja. Također označavam koje ploče se mogu ukloniti bez ometanja vrha.

Theasortiman kupaonskih ormaradaje projektnim timovima jasan put kategorije, ali zapis sobe mora suziti taj izbor na instaliranu jedinicu i završiti. Generički naziv kategorije ne može identificirati zamjensku prednju stranu fioke godinama kasnije. Uključujem kontroliranu referencu završne obrade, a ne običan opis kao što je topli sivi ili orah izgled.

Raspored komponenti za ispraznostinformacije pripadaju pored crteža ili u povezanom rasporedu sa stabilnim identifikatorima. Šifre šarki i vodilica, završna obrada ručke, komponente za napajanje, hardver za ogledalo i poklopci koji se mogu ukloniti trebaju dovoljno detalja za nabavku održavanja. Ovo se razlikuje od rasporeda količina-rezervnih dijelova. Jedan navodi šta je instalirano; drugi navodi koje zalihe projekat drži.

ObjavljenoHotel Vanity Zamjena-Raspored dijelova za timove za objektepokriva rezervne količine i kontrolu primopredaje. Povezujem kao-kod ugrađene komponente sa tim rasporedom, tako da tehničar može vidjeti da li je ispravna stavka već u trgovini prije nego što improvizirana popravka promijeni ormar.

Također postavljam-napomenu o vijeku trajanja samo tamo gdje je podržano od strane proizvođača komponente ili zahtjeva projekta.Kupatilo umivaonik kao izgrađen crtežnisu mjesto za pretpostavljene intervale zamjene. Oni identifikuju instalirani dio, put podešavanja i odobrenu zamjenu kako bi operacije mogle donijeti odluku na osnovu trenutnih dokaza kada komponenti na kraju treba obratiti pažnju.

Jasno prikažite spojeve Vanity Top, sudoper i zid

Pogled odozgo zahtijeva gotovu dužinu i dubinu, izložene prepuste, zidne{0}}bočne praznine, položaj šava gdje je primjenjivo, izrez umivaonika, rupe za slavinu, profil ivice, visinu prskanja, bočne povratne dijelove i bilo koje polje{1}}upisano područje. Snimam materijal i završavam kod. Ako vrh ima vidljivo pomicanje, puna-ploča ili referenca proizvodne slike također spadaju u završni zapis.

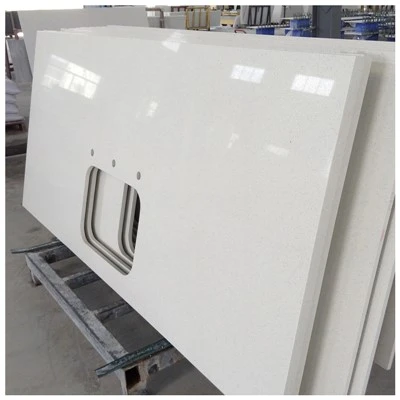

A kvarcna radna pločamože se stalno ponavljati u mnogim prostorijama, ali instalirana geometrija i dalje može varirati na vratima zida i servisnim izrezima. Vrh od prirodnog kamena dodaje-specifične varijacije i dokaze za popravku. Crtež identifikuje geometriju; povezana fotografija identifikuje stvarno vidljivo lice. Ne tražim od jednog dokumenta da oba posla obavi loše.

Za umivaonik bilježim proizvođača i model, način montaže, detalje potpore, status preljeva, otpad i konfiguraciju slavine. Crtež prikazuje omotač posude ispod vrha jer se tu nadmeću fioke, šine i servisi. Ako je odobrena promjena stranice isjekla fioku ili pomjerila šinu, pogled kao-izgrađen mora pokazati konačni rezultat.

Rekord za završetak kupatilainformacije takođe pokrivaju pozadinu i zaptivač. Napominjem završne kodove, orijentaciju povratka, lokacije spojeva i odobrenu referencu za zaptivanje. Fotografija pod normalnim svjetlom ogledala pomaže operacijama da razlikuju instaliranu boju od kasnije zamjenske koja je izgledala slično samo pod svjetlom skladišta.

Istoj završnoj fotografiji potrebna je neutralna referenca i širi pogled na prostoriju. Ekspozicija kamere može učiniti da jedan vrh izgleda toplije ili hladnije od instalirane površine. Ja koristimkupaonski umivaonik kao izgrađeni crtežida ukaže na odobreni uzorak fizičke završne obrade i šifru proizvoda; fotografija bilježi položaj i stanje umjesto da se pretvara da je savršen standard boja.

Karta vodovoda i električne mreže prije nego što se sakrije

Korisnonacrt pristupa vodovoduprikazuje završni odvodni centar, tačke napajanja, orijentaciju ventila, putanju zamka, putanje creva i ploču ili fioku koja omogućava pristup. Takođe označava područja u kojima je bušenje zabranjeno jer usluge prolaze iza ormarića. Fotografiram prije nego što se stražnji panel zatvori, koristeći skalu i šifru sobe u okviru.

TheUgradni vodovod u kupaonici{0}}evidentira predviđene servisne zone prije proizvodnje i ugradnje. Konačni crtež prikazuje gdje su te usluge zapravo završile. Kada se to dvoje razlikuje, tražim odobrenu referencu za promjenu. Rukom ispisana dimenzija bez datuma ili datuma odobrenja samo je trag.

Električni zapisi slijede istu logiku. Pokažite utičnicu, izolator, -napajanje fioke, drajver za rasvjetu ili vezu za ogledalo kada su dio paketa toaletnog pribora. Identifikujte dostupne izolacije i poklopce koji se mogu skinuti. Dizajner elektrotehnike i licencirani obrt posjeduju usklađenost sa kodeksom; evidencija ispraznosti pokazuje fizičko sučelje i rutu održavanja bez pretvaranja da zamjenjuje njihovu certificiranu dokumentaciju.

ThePlaniranje električnih utičnica u kupaoniciobjašnjava kako hod ladice, zone prskanja i položaji ogledala utječu na ranu koordinaciju. Moj konačni zapis dodaje instaliranu poziciju i oznaku komponente, što sprječava da se kasniji rad zamjene oslanja samo na originalni-izveden.

Prije zatvaranja električnih i vodovodnih pogleda, molim nekoga ko ih nije pripremio da locira svaku pristupnu tačku u pravoj prostoriji. Ako osoba ne može pronaći ventil, drajver ili poklopac koji se može ukloniti iz zapisa, dokumentu je potreban drugi pogled ili dimenzija. Dobrokupaonski umivaonik kao izgrađeni crtežisu testirani upotrebom, nisu prihvaćeni jer ivica lista izgleda kompletna.

Koristite matricu zapisa koja vodi do dokaza

Održavam glavni list čitljivim i premještam detalje u referentne zapise. Tabela ispod pokazuje minimalni odnos koji očekujem. Specifikacije projekta mogu zahtijevati više informacija.

Teška{0}}osvojena lekcija: nezabilježena promjena stranice postaje buduće rušenje

Odvod se može pomicati oko ladice i savršeno radi pri primopredaji. Ako revidirani centar i pristupna ruta nikada ne uđu u zapis, kasniji tehničar vidi samo originalni crtež. Pretraga tada počinje uklanjanjem panela, fioka ili završnih obrada koje nije trebalo ometati. Instalacija je uspjela, ali evidencija koja nedostaje pretvara rutinsko održavanje u istragu.

Lekcija: Zabilježite svaku odobrenu skrivenu promjenu prije nego što se zadnji panel koji se može ukloniti.

Učinite datoteku pretraživom, verzioniranom i dovoljno malom za korištenje

Za fotografije su potrebna imena, smjer i kontekst

Slike imenujem po prostoriji, komponenti i pogledu umjesto da ostavljam brojeve kamera. Koristan set uključuje sveobuhvatni pribor, etiketu ormarića, gornju stranu, donju stranu sudopera, ventile i sifone, otvoreni pristupni panel, hardverski kod, spoj na zidu i konačno stanje suhog. Dodajem strelice ili natpise samo tamo gdje su detalji dvosmisleni. Sirovi originali ostaju dostupni.

Jedna trenutna revizija mora biti očigledna

Dobrokupaonski umivaonik kao izgrađeni crtežiprikaži reviziju, datum izdavanja, priprema i status odobrenja na svakom listu. Zamijenjene datoteke ostaju arhivirane, ali se ne nalaze pored trenutne verzije sa skoro identičnim imenima. Više volim kontrolirani indeks koji ukazuje na najnoviji list i odvojeno čuva historiju.

Strukturirani rasporedi su bolji od dugih nota

Koristim dosljedna polja za šifru komponente, referencu proizvođača, završnu obradu, primjenu u prostoriji i napomenu o zamjeni. To omogućava hotelskom timu da filtrira raspored bez čitanja stranica proze. Crtež i dalje sadrži bitne dimenzije i uputstva za pristup, ali ne ponavlja cijeli dokument o rezervnim-djelovima, održavanju ili puštanju u rad.

Odmah proslijedite nedostajući ili kontradiktoran zapis

Ako se stanje instalacije i crtež ne slažu, prvo fotografirajte cijelu taštinu i specifičnu razliku s mjerljivom referencom. Drugo, pauzirajte svaki rad koji bi prikrio ili promijenio stanje. Treće, pošaljite odgovornom projektnom timu i dobavljaču trenutni crtež, šifru sobe, fotografije inspekcije i istoriju promjena radi poređenja. Kontrolirani zapis ispravljam tek nakon što se slažu instalirani uvjeti i put odobrenja.

Često postavljana pitanja

1. Šta mora sadržavati kupaonska ispraznost kao izgrađeni crteži?

Potrebni su im identitet prostorije, konačna geometrija i šifre ormara, informacije o vrhu i umivaoniku, instalirane servisne pozicije, pristupne ploče, završne obrade, spojevi zidova, reference komponenti, odobrena odstupanja, dokazi o puštanju u rad i linkovi do fotografija{0}}kodiranih prostorija. Tačna specifikacija projekta kontroliše konačni rezultat.

2. Jesu li označeni{1}}nacrti instalacije dovoljni za primopredaju?

Oni mogu formirati početni zapis ako su oznake-čitljive, datirane, sljedljive i prenesene u traženi konačni format. Labavi crveni-list bez identifikacije sobe, statusa odobrenja ili povezanih fotografija nije dovoljan za ponovljene hotelske operacije.

3. Da li svaka ponovljena hotelska soba treba da ima poseban crtež?

Upotrijebite jedan kontrolirani standardni crtež za stvarno ponavljane uvjete, a zatim održavajte indeks prostorija i list odstupanja za ručne rasporede, pristupačne prostorije ili odobrene promjene na lokaciji. Svaka prostorija i dalje treba zapis koji identifikuje instalirane komponente i status testiranja.

4. Kako treba evidentirati skrivene vodoinstalaterske i elektro radove?

Prikažite konačne dimenzije iz definisanog datuma, identifikujte ventile i izolaciju, označite pristupne puteve i zone bez-bušenja, i povežite se sa pred-fotografijama prije zatvaranja sa vidljivom skalom i šifrom sobe. Ovjerena trgovačka evidencija ostaje odvojena tamo gdje to zahtijeva projekat.

5. Šta bi se prvo trebalo dogoditi kada se-izgrađeni crtež sukobi sa prostorijom?

Fotografirajte i izmjerite instalirano stanje, a zatim zaustavite sve radove koji bi to mogli prikriti ili promijeniti. Pošaljite dokaze sa trenutnim crtežom, rasporedom prostorija i originalnim zapisima o inspekciji odgovornom dobavljaču i projektnom timu prije revizije dosijea kontrolirane primopredaje.

Brza-Referentna lista za provjeru kupaonske ispraznosti kao ugrađenih crteža

• Povežite broj operativne sobe sa šifrom građevinske sobe.
• Identifikatori ormarića, gornje ploče, sudopera, slavine i hardvera.
• Dimenzionirajte završne usluge i pristupne ploče iz navedenog datuma.
• Povežite sobe{0}}kodirane fotografije sa svakim skrivenim interfejsom.
• Navedite svako odobreno odstupanje umjesto da izbrišete namjeru dizajna.
• Odvojite trenutno izdanje od arhiviranih zamijenjenih revizija.
• Potvrdite da se datoteka otvara, traži i ispisuje prije primopredaje.

Povezani vodiči za projekte

Povežite konačni zapis sa definicijom paketa, rutom instalacije, postavljenom-uslugom i zamjenskim zalihama koje drže operacije.

Planiranje paketa

Paketi za hotelsku kupaonicu: Potpuni vodič

Unesite odobreni ormar, krov, sudoper i strukturu odgovornosti u konačnu evidenciju prostorije.

Site Sequence

Ugradnja umivaonika u hotelskom kupatilu od puštanja u promet do primopredaje

Snimite svako oslobođeno stanje instalacije dok zidovi, usluge i oznake komponenti ostaju vidljive.

Usluga je postavljena-Out

Ugradni vodovod u kupaonici{0}}

Uporedite predviđene zone odvoda, ventila i sifona sa konačnim pozicijama sačuvanim pri primopredaji.

Replacement Control

Zamjena za hotelsku ispraznost-Raspored dijelova

Povežite svaki instalirani kod sa rezervnim artiklom i količinom za buduće održavanje prostorije.

Konačni zaključak

Korisnokupaonski umivaonik kao izgrađeni crtežizabilježite konačnu sobu bez zakopavanja ispod svakog istorijskog dokumenta. Oni identifikuju ormar, vrh, sudoper, hardver, usluge, pristupne tačke, završne obrade i odobrene izmjene, a zatim povezuju te činjenice sa fotografijama i rasporedima koji se mogu pretraživati. Evo šta bih ja uradio: izdao tanak zapis koji tehničar može pročitati pored taštine, jer bi KA UNITED radije sačuvao jednu jasnu skrivenu-uslužnu fotografiju nego tražio od operacija da uklone gotov panel samo da bi saznao šta se nalazi iza njega.

Reference

1. Smjernice za planiranje kuhinje i kupatila sa standardima pristupa, National Kitchen and Bath Association.
2. Međunarodni kodeks vodovoda, Međunarodno vijeće kodeksa.
3. Priručnik za dizajn dimenzija kamena, Institut za prirodni kamen.
4. Pultovi od prirodnog kamena: Razmatranja za primjenu u kuhinji i kupatilu, Institut za prirodni kamen.
5. ISO 19650 Principi upravljanja informacijama, Međunarodna organizacija za standardizaciju.
6. Zahtjevi za zatvaranje projekta i crtanje zapisa, primjenjiva ugovorna dokumentacija.
7. Tehnički podaci proizvođača ormara, hardvera, sudopera, slavina i površina, primjenjivi proizvođači proizvoda.
